Перистальтический (шланговый) насос является роторной гидромашиной объемного типа.

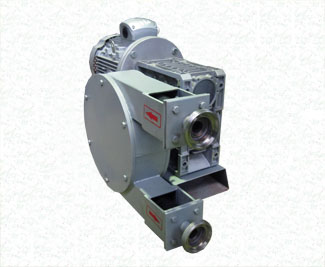

Насос включает в себя чугунный корпус, в котором на валу установлен чугунный ротор с двумя диаметрально расположенными башмаками из алюминиевого сплава (роликами для насосов НП-10, НП-16). В насосах НП-16 и НП-10 вал редуктора является валом насоса. Между внутренней стенкой корпуса и ротором уложен шланг специальной конструкции из многослойной резины с кордом, либо шланг без корда при низких рабочих давлениях. Шланг закреплен на нагнетательном и всасывающем патрубках (штуцерах для насосов НП-10, НП-16) ленточными хомутами. Корпус с лицевой стороны герметично закрыт крышкой, на которой предусмотрены люк для обслуживания, сапун, указатель уровня глицерина (кроме насосов НП-10, НП-16, НП-25 и НП-32) и сливная пробка. Корпус насоса (кроме насосов НП-10, НП-16) частично заполнен охлаждающе-смазывающей жидкостью.
При вращении ротора башмаки скользят по шлангу (для НП-10, НП-16 ролики обкатывают шланг), пережимая его, и выдавливают перекачиваемую среду в направлении вращения. Шланг сзади башмака практически сразу восстанавливает свою форму до полного сечения. В результате за башмаком создается вакуум, обеспечивающий самовсасывание перекачиваемой среды.
Насосы выпускаются в климатическом исполнении У для категории размещения 3 и УХЛ для категории размещения 4 по ГОСТ 15150-69. Атмосфера типов 1 и 2 по ГОСТ 15150-69.
Насос в зависимости от вида перекачиваемого продукта комплектуется абразивостойкими специальной конструкции шлангами. Входные и выходные втулки (штуцера для насосов НП-10 и НП-16) по согласованию с изготовителем могут быть изготовлены: из углеродистой стали, из нержавеющей стали, из титана, из полипропилена. Насосы комплектуются электродвигателем в общепромышленном или взрывозащищенном исполнении. Всасывающий и нагнетающий патрубки при виде со стороны крышки насоса направлены вправо – «правое» расположение. Возможно (кроме насосов НП-10 и НП-16) по согласованию «левое» расположения патрубков (патрубки направлены влево).
В качестве охлаждающе-смазывающей жидкости в зависимости от температуры окружающей среды используются при температуре выше +5оС глицерин, при температуре ниже +5оС жидкость полиметилсилоксановая ПМС-400.Для насосов НП-10 и НП-16 в качестве смазывающей жидкости используется cмазка силиконовая в аэрозольной упаковке. |
|
|
Тип насоса |
Частота
враще-
ния,
об./мин. |
Произ-
водитель-
ность,
м3/ч |
Напор
до,
МПа |
Даль-
ность
подачи,
м** |
Высота
подачи,
м |
Мощ-
ность,
кВт |
Длина,
ширина,
высота, мм |
Вес,
кг |
ПН-10-1,5/35,5 |
35,5 |
1,0 |
0,3 |
30 |
8 |
0,55 |
800х750х600 |
60 |
ПН-10-1,5/35,5 |
35,5 |
1,0 |
0,3 |
30 |
8 |
0,55 |
800х750х600 |
60 |
ПН-15-1,5/35,5 |
35,5 |
1,2 |
0,4 |
30 |
10 |
0,75 |
800х750х600 |
65 |
ПН-15-1,5/35,5 |
35,5 |
1,2 |
0,4 |
30 |
10 |
0,75 |
800х750х600 |
70 |
ПН-20-1,5/35,5 |
35,5 |
1,5 |
0,6 |
40 |
10 |
1,1 |
800х750х600 |
75 |
ПН-20-1,1/35,5 |
35,5 |
1,5 |
0,6 |
40 |
10 |
1,1 |
800х750х600 |
80 |
ПН-25-1,5/35,5 |
35,5 |
1,6 |
1,2 |
50 |
15 |
1,5 |
800х750х600 |
160 |
ПН-25-1,5/45 |
45 |
1,8 |
1,3 |
50 |
15 |
1,5 |
800х750х600 |
160 |
ПН-25-2,2/56* |
56 |
2,6 |
1,4 |
50 |
15 |
2,2 |
800х750х600 |
180 |
ПН-40-2,2/35,5 |
35,5 |
2,6 |
1,2 |
50 |
15 |
2,2 |
900х800х700 |
200 |
ПН-40-2,2/45 |
45 |
3,4 |
1,3 |
50 |
15 |
2,2 |
900х800х700 |
210 |
ПН-40-3/56* |
56 |
4,2 |
1,4 |
50 |
15 |
3 |
900х800х700 |
230 |
ПН-50-4/35,5 |
35,5 |
5,7 |
1,2 |
50 |
30 |
4 |
1000х800х750 |
300 |
ПН-50-4/45 |
45 |
7,0 |
1,3 |
50 |
30 |
4 |
1000х800х750 |
300 |
ПН-50-5,5/56* |
56 |
9,0 |
1,4 |
50 |
30 |
5,5 |
1000х800х750 |
320 |
ПН-65-5,5/35,5 |
35,5 |
11,4 |
1,4 |
50 |
30 |
5,5 |
1115х900х920 |
400 |
ПН-65-5,5/45 |
45 |
14,5 |
1,4 |
50 |
30 |
5,5 |
1115х900х920 |
400 |
ПН-65-7,5/56* |
56 |
17,0 |
1,3 |
50 |
30 |
7,5 |
1115х900х920 |
420 |
|
|
