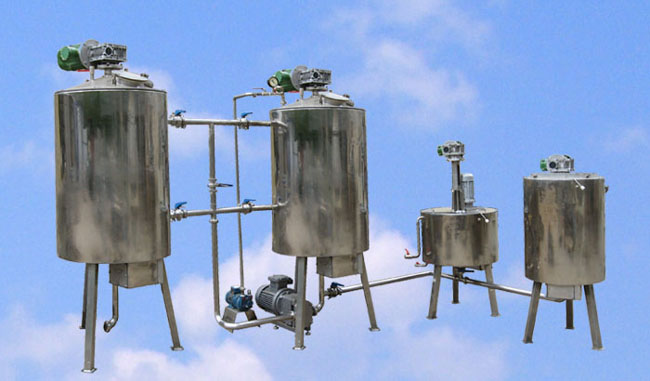

Оборудование (линия) для зубной пасты и шампуня |
|
|
|
КОЛ-ВО |
|
Реактор для зубной пасты 200л |
1 |
Реактор для зубной пасты 200л, трехслойная емкость из нержавеющей стали Aisi 304, с термоизоляцией, с люком, на регулируемых опорах, с нагревом ТЭНами 30кВт, со змеевиком охлаждения с впуском воды электромагнитным клапаном, с перемешивающим устройством 28-35 об/мин, в верху соединение- обруч, с фторопластовыми скребками, с термодатчиками ТСМ в продукт и в рубашку, пассивация швов, слив от пола 500мм, расширительный бачок для теплоносителя. Моющая головка. Штуцер для подвода жидких ингредиентов Ду 20, воды Ду 15. Крышка с уплотнителем по периметру |
|
1 |
|
|
Быстроходное перемешивающее устройство-фреза 5,5 кВт 0-1000 об/мин |
|
1 |
|
|
Циркуляционный насос для теплоносителя в рубашке (с нижней точки наверх до уровня змеевика) |
|
1 |
|
|
Пульт управления, включая пускатель перемешивающего устройства жиротопки, реактора, ТЭНов, гомогенизатора, насосов, 2 (два) двухканальных измерителя- регулятора. |
|
1 |
|
|
Частотный преобразователь на быстроходное перемешивающего устройства, для плавного пуска и регулировки скорости вращения |
|
1 |
|
2 |
Насос НСУ 3/1,1 для перекачки крема в накопитель или в реактор 250л. На выходе из насоса сетка-уловитель. Обвязка в обход гомогенизатора. |
|
1 |
|
3 |
Гомогенизатор 5,5 кВт на рециркуляцию в реактор 200л |
. |
1 |
|
Накопитель 300л |
5 |
Накопитель 300л, емкость из нержавеющей стали Aisi 304, крышка с уплотнением по периметру на барашках,с люком, на регулируемых опорах, с рамным перемешивающим устройством 28-35 об/мин, с фторопластовыми скребками, пассивация швов, слив от пола 400мм, Моющая головка. Штуцер для подвода воды Ду 15. |
|
1 |
|
|
Пульт управления, включая пускатель перемешивающего устройства и насоса |
|
1 |
|
6 |
Насос НСУ 3/1,1 для перекачки продукта на фасовку. На выходе из насоса сетка-уловитель. |
|
1 |
|
7 |
Обвязка, включая запорную арматуру из дисковых нержавеющих затворов Ду 50 и Ду 35 |
|
1 |
|
|
|
|
|
|
|
|
|
"СИП- мойка (GIP)" (от 100 до 30 000л) |
Непосредственная промывка закрытых емкостей, трубопроводов невозможна в силу их конструктивных особенностей. Поэтому для этих целей применяются станции безразборной промывки, или СИП-мойки |
Принцип работы СИП-мойки: Все без исключения СИП-мойки устроены по одному принципу и имеют общую схему работы. Промывка происходит с помощью прокачки через все оборудование специальных растворов. Их может быть несколько, для каждого имеется своя емкость и система подготовки. В процессе мойки контролируется температура и концентрация растворов, а также различные параметры установки. Обычно реализуется модульная компоновка, при которой один набор емкостей и дозаторов может подключаться к различным маршрутам-модулям. |
|
Станция СИП - мойки (GIP)
(делаем любые от 100 до 30 000л) (как на основе 2, так и 3 емкостей) |
 |
|
|
Оборудование для станции СИП-мойки (GIP) (вариант ) |
№ |
Наименование |
|
кол-во |
|
1 |
Станция СИП-мойки, выполнена на единой раме, в соответствии с согласованной схемой размещения технологических емкостей на раме и утвержденной гидравлической схемой обвязки, включая 2000л двухслойные емкости с термоизоляцией 2шт (делаем и из 3 емкостей - одна под щелоч, вторая под моющий расвтор, третья под оборотную горячую воду): (Вертикальная цилиндрическая теплоизолированная /кроме верхней части/ емкость на ножках с коническим дном, предназначенная для приготовления рабочего раствора при температуре 90°С.
Укомплектована:
-термометром;
-переливной трубой;
-мерная трубка;
-входной трубой;
-выходным патрубком с установленным воронкогасителем;
-змеевик обогрева паром
-моющей головкой
-верхний люк ДУ 500
-патрубок подачи каустика /в емкости для каустика/ ),
система подачи концентрированного каустика из емкости с NaOH с подающим насосом /устойчив к воздействию концентрированного каустика при температуре до 40 град.Цельсия/, с контуром слива в канализацию, с контуром отвода конденсата, устройства контроля температуры на каждой емкости, насос 4-6атм, производительностью 35 м3/ч в комплекте с инвертором для подачи моющего раствора на "потребителя" /насос устойчив к воздействию каустика с концентрацией 3% при температуре 90 град.Цельсия/.Пульт управления, включая управление температурными режимами и насосами. |
2 емкости 1000л
3 емкости 1000л
2 емкости- 2000л
3 емкости 2000л
2 емкости 3000л
3 емкости 3000л |
1 |
|
|
|
|
|
 |
 |
Гидравлическая схема обвязки системы СИП (без конструктивной детализации) |
 |
В зависимости от уровня оснащения СИП-мойки, промывка технологических линий возможна в ручном, полуавтоматическом и автоматическом режимах. |
|
|
|
|
