Барабан моечный БСН 2М
Предназначен для промывки мякотных и слизистых
субпродуктов в цехах первичной переработки скота на предприятиях
мясной промышленности.
Состоит из: станины, затвора, подшипника кач ения, барабана, маховика, звездочки ведомой, конечного
выключателя, поста управления, ролика натяжного, цепи, звездочки
ведущей, привода, крышки подвижной, крышки откидной,
кожуха. |
|
Для загрузки барабана субпродуктами необходимо открыть подвижную
крышку кожуха, затем откидную крышку перфорированного барабана и
через открытый проем произвести загрузку, а через отверстия сбоку
поддона залить рабочую воду. В обратном порядке откидная крышка
закрепляется откидными стяжками, а затем закрывается подвижная
крышка.
Для включения барабана в работу оператор, нажимая кнопку «Пуск»
поста управления, включает привод. Вращение передается на ведомую
звездочку барабана, и он включается. Загрязненная вода сливается при
открытии сливного отверстия и отведении в сторону диска затвора.
После этого оператор открывает крышку барабана и через
образовавшийся проем выгружает обработанные субпродукты. Цикл
повторяется. |
| Технические
характеристики |
| Наименование |
|
| Производительность при обработке рубцов,
шт/ч |
65 |
| Производительность при обработке книжек,
шт/ч |
195 |
| Производительность при обработке синюг,
шт/ч |
260 |
| Расход воды, т/ч |
0,65 |
| Частота вращения барабана,
мин-1 |
45 |
| Диаметр перфорированного барабана, мм |
800 |
| Длина перфорированного барабана, мм |
1420 |
| Потребляемая электроэнергия, кВт/ч |
2,2 |
| Габаритные размеры, мм |
1850 х 1010 х 1470 |
| Масса, кг |
570 |
| Стоимость, руб. |
| |
Автоклав для вытопки
свиного жира
Предназначен для вытопки свиного жира из
мякотного жирового сырья и тепловой обработки кости глухим или
острым паром в зависимости от требований технического
процесса. |
|
Применяется на мясокомбинатах в цехах пищевых
жиров.
Может использоваться на молочных комбинатах и пищевых
предприятиях при стерилизации консервов.
• Состав
- Котел
- Днище
- Паровая рубашка
- Крышка
- Откидные болты
- Прокладка
- Патрубки
- Задвижка
- Опора
- Предохранительный клапан
|
 |
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/ч |
100 |
| Вместимость герметическая автоклава,
м3 |
0,75 |
| Вместимость герметическая корзины,
м3 |
0,4 |
| Вместимость герметическая конденсатора,
м3 |
0,2 |
| Давление пара рабочее в автоклаве, МПа |
0,3 |
| Давление пара рабочее в паровой рубашке,
МПа |
0,4 |
| Давление пара рабочее в конденсаторе,
МПа |
0,15 |
| Число корзин |
1 |
| Расход воды, м2 |
0,35 |
| Расход пара, кг/ч |
40…50 |
| Открывание (закрывание) крышки |
механическое |
| Время на открывание и закрывание, с |
20 |
| Габаритные размеры автоклава, мм |
703 |
| Габаритные размеры конденсатора, мм |
47 |
| Стоимость, руб. |
| |
Малогабаритная электрокоптильная
установка
Предназначена для горячего и холодного
копчения мясной и рыбной продукции в подсобных хозяйствах
предприятий, а также небольших предприятиях пищевой
промышленности. |
|
Состоит из коптильной камеры и дымогенератора.
Камера разборная, что облегчает ее транспортировку и установку в
помещении.
Основание, стенки и двери имеют теплоизоляцию, а их внутренние
поверхности футерованы нержавеющей сталью.
Внутри камеры – решетчатые полки для размещения продукции,
подвергаемой копчению. Доступ в камеру – через двери с фронтальной
стороны. Двери оборудованы запорами и замком.
Дымогенератор размещен вдоль задней стенки камеры. Дым
выбрасывается методом истирания бруса из несмолистых пород
древесины.
Он подогревается электрокалорифером и через патрубок подается
вентилятором в камеру.
Удаление дыма из камеры и ее проветривание осуществляются через
трубу, регулирование отвода дыма – заслонкой.
Заданная температура в камере поддерживается в выбранном режиме
автоматически.
Управление процессом производится с пульта, размещенного на
боковой стенке камеры. Установка проста в эксплуатации, экономична и
надежна. |
 |
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/смену |
250 |
| Размеры бруса, мм |
50 х 50 |
| Расход древесины, м3/смену |
0,005 … 0,007 |
| Внутренние размеры рабочей камеры, мм |
1300 x 950 x 1900 |
| Полезный объем камеры, м3 |
|
| Температура воздуха с дымом в камере
(холодное копчение), °С |
22 … 50 |
| Температура воздуха с дымом в камере
(горячее копчение), °С |
60 … 110 |
| Потребляемая мощность, кВт·ч |
30 |
| Габаритные размеры при загрузке, мм |
2300 х 1800 х 2400 |
| Габаритные размеры в рабочем положении,
мм |
1800 х 1800 х 2400 |
| Масса, кг |
1400 |
| Стоимость, руб. |
| |
![]() Котел
вакуумный
Предназначен для варки, стерилизации и
обезвоживания утильного мясного сырья с целью получения сухих
животных кормов и технического жира. |
|
Применяется на мясо - и птицекомбинатах. Основные
сборочные единицы: корпус смешалкой, рама, привод и загрузочная
горловина. |
| Технические
характеристики |
| Наименование |
|
| Производительность в час по сырью, кг |
400 |
| Расход воды, м3 /ч |
6,5 |
| Расход пара, кг/ч |
324 |
| Площадь поверхности нагрева, м2
|
11 |
| Давление в рубашке, МПа |
0,5 |
| Давление в корпусе при обезвоживании и
сушке сырья, МПа |
0,06 |
| Давление в корпусе при разваривании сырья,
МПа |
до 0,5 |
| Давление в плите подогрева отцеживателя,
МПа |
0,3 |
| Частота вращения вала мешалки,
с-1 |
0,7 |
| Установленная мощность, кВт |
30 |
| Габаритные размеры, мм |
4980 х 1538 х 3400 |
| Масса, кг |
6850 |
| Стоимость, руб. |
| |
Фаршемешалка
Предназначена для перемешивания мясного сырья
с ингредиентами при посоле и производстве фарша колбасных
изделий на предприятиях мясной промышленности малой мощности.
|
|
Состоит из станины, на которой закреплены месильное
корыто и привод. Выполнена из нержавеющей стали. Внутри корыта
вращается месильный орган.
Для выгрузки оно опрокидывается, для предотвращения травмирования
обслуживающего персонала накрывается специальной решеткой, при
подъеме последней отключается привод. |
 |
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/ч |
1050 |
| Продолжительность цикла, мин |
5 |
| Габаритные размеры, мм |
1620 x 1160 x 1380 |
| Масса, кг |
570 |
| Стоимость, руб. |
| |
Фаршемешалка вакуумная
Предназначена для перемешивания под вакуумом
кускового мяса и фарша с составными компонентами при
производстве колбас на предприятиях мясной промышленности
небольшой мощности. |
|
Состоит из станины, на которой фиксируются корыто и
привод. Внутри корыта вращаются два вала с закрепленными на них
спиральными шнеками. Эффективность перемешивания и быстрая выгрузка
обеспечиваются спиральными шнеками с реверсивным приводом.
Применение вакуума позволяет увеличить влагосвязующую способность
фарша с увеличением выхода готовой продукции. Долговечность,
надежность и высокий уровень санитарных требований обеспечиваются
применением нержавеющей полированной стали. Имеется блок
автоматического отсчета времени перемешивания.
В комплекте –
вакуум-насос и (по желанию потребителя) подъемник. |
 |
 Технические характеристики |
| Наименование |
|
| Производительность (фарш вареных колбас),
кг/ч |
1000 |
| Вместимость месильного корыта,
м3 |
0,15 |
| Установленная мощность, кВт |
5,2 |
| Габаритные размеры, мм |
1220 x 825 x 1510 |
| Масса, кг |
500 |
| Стоимость, руб. |
| |
Измельчитель специй
Предназначен для измельчения перца и других
специй. |
|
Используется в колбасном производстве.
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/ч |
100 |
| Установленная мощность, кВт |
3 |
| Габаритные размеры, мм |
850 x 640 x 1120 |
| Масса, кг |
135 |
| Стоимость, руб. |
| | |
 |

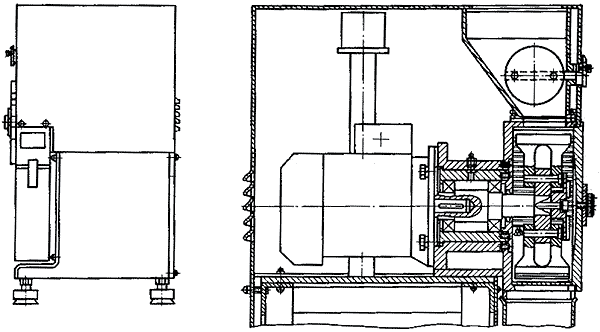

Перцемолка
Предназначена для измельчения перца и других
специй. Используется в колбасном производстве. |
|
Измельчение перца производится за счет центробежных сил
вращающихся молотков. Он дробится и отбрасывается к внутренней
поверхности дек, которые способствуют быстрому измельчению. Часть
раздробленного перца, отлетая от дек, вновь попадает в рабочую зону
помола, где под ударами молотков дополнительно измельчается.
Остальная часть перца, оказавшегося вне зоны активного помола,
захватывается потоком воздуха, созданным крыльчаткой, получает
дополнительное ускорение и вновь попадает в активную зону.
Полученная фракция просеивается сквозь сито и через выгрузочное
отверстие в корпусе поступает в емкость. |
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/ч |
60 ... 70 |
| Установленная мощность, кВт |
1,5 |
| Габаритные размеры, мм |
565 x 340 x 965 |
| Масса, кг |
132 |
| Стоимость, руб. |
| |
Котел для варки субпродуктов
Предназначен для варки и бланшировки
субпродуктов и варки окороков в двух корзинах из нержавеющей
стали. |
|
Представляет собой бескаркасную прямоугольную
металлоконструкцию, под которой расположен слой теплоизоляции
толщиной 50 мм.
Днище и крышка двухстворчатой конструкции изоляции не имеют.
Посредине котла на вертикальных внутренних стенках закреплена
перегородка, разделяющая его на две части и служащая направляющей
для корзин. Крышка открывается и закрывается с помощью рычажно –
винтовой системы, смонтированной с правой стороны котла. |
 |
|
Сборник бульона – цилиндрическая емкость с крышкой.
Выполненная из листовой нержавеющей стали. Для наполнения бульоном и
его слива в корпусе сборника предусмотрены отверстия с патрубками.
В котел электроталью и захватным устройством устанавливаются
корзины с субпродуктами, затем заливается вода и подается пар через
барботер. При достижении заданной температуры внутри котла
осуществляется процесс варки. После окончания ее бульон с жиром
частично сливается в сборник при открывании вентиля на сливном
трубопроводе. |
| Технические
характеристики |
| Наименование |
|
| Вместимость корзин (общая),
м3 |
1,1 |
| Число корзин, шт |
2 |
| Занимаемая площадь, м2 |
3,17 |
| Давление рабочее, МПа |
0,3 |
| Коэффициент автоматизации |
0,6 |
| Температура воды во время варки, °С |
85 … 100 |
| Расход воды на одну варку,
м3 |
0,7 |
| Расход пара (по конденсату) при 0,27 МПа,
кг/ч |
180 |
| Грузоподъемность корзины (субпродукты),
Н |
4500 |
| Грузоподъемность корзины (окорока), Н |
750 |
| Масса без электротали, кг |
700 |
| Стоимость, руб. |
| |
Фаршемешалка
Предназначена для перемешивания до требуемой
консистенции мясного фарша с компонентами, предусмотренными
рецептурой и технологическим процессом изготовления колбасных
изделий, мяса в кусках массой не более 0,5 кг с солью, а также
других пищевых продуктов. |
|
Состоит из сварной дежи из листовой нержавеющей
стали, редуктора с литым корпусом, к которому крепится фланцевый
электродвигатель. На двух параллельных выходных валах редуктора
крепятся два витых шнека.
На торце корпуса дежи имеется окно для выгрузки продукта,
закрываемое откидной заслонкой с рукояткой. Сверху дежа закрыта
решеткой, задняя часть которой закреплена неподвижно.
Передняя часть крышки подвижна и блокируется с отключающим
устройством для автоматической остановки привода при неплотно
закрытом ограждении. |
 |
| Технические
характеристики |
| Наименование |
|
| Производительность, кг/ч |
1100 |
| Вместимость корыта (геометрическая).
м3 |
0,15 |
| Занимаемая площадь, м2 |
2,26 |
| Коэффициент загрузки |
0,6 … 0,8 |
| Длительность цикла, мин |
3…5 |
| Частота вращения месильных шнеков,
с-1 |
0,52 |
| Установленная мощность, кВт |
4,5 |
| Потребляемая электроэнергия (без механизма
загрузки), кВт·ч |
2,35 |
| Высота от основания машины до кромки
корыта, мм |
1280 |
| Высота от основания машины до выгрузки,
мм |
750 |
| Габаритные размеры, мм |
2940 х 965 х 1330 |
| Масса, кг |
860 |
| Стоимость, руб. |
| |
Котел варочный опрокидной
Предназначен для тепловой обработки
мясопродуктов и полуфабрикатов. |
|
Представляет собой сосуд цилиндрической формы с
эллиптическими днищами и паровой рубашкой.
Смонтирован на полых цапфах, через одну из которых подводится пар
в паровую рубашку, а через другую отводится конденсат.
Устанавливается на двух стойках сварной конструкции, соединенных
двумя стяжками.
Для продувки парового пространства и пуска воды в нижней части
днища наружного сосуда и для удаления воздуха из паровой рубашки в
верхней имеются пробно-спускные краны. |
 |
| Технические
характеристики |
| Наименование |
|
| Вместимость котла геометрическая, л |
462 |
| Вместимость котла рабочая, л |
370 |
| Вместимость паровой рубашки, л |
110 |
| Площадь поверхности нагрева котла,
м2 |
2,36 |
| Рабочее давление пара в рубашке,
кгс/см2 |
0,07 |
| Потребление пара, кг/ч |
100 |
| Габаритные размеры, мм |
1985 х 1150 х 1800 |
| Масса, кг |
420 |
| Стоимость, руб. |
| |
Котел варочный опрокидной
Предназначен для варки мяса, мясопродуктов,
костных и мясных бульонов, а также для прочих процессов,
требующих тепловой обработки. |
|
Применяется на мясокомбинатах и других пищевых
предприятиях.
Представляет собой сосуд цилиндрической формы с эллиптическими
днищами и паровой рубашкой. Смонтирован на полых цапфах, через одну
из которых подводится пар в паровую рубашку, а через другую
отводится конденсат. Внутренняя поверхность – из нержавеющей стали.
Для продувки парового пространства и пуска воды в нижней части
днища наружного сосуда и удаления воздуха из паровой рубашки в
верхней имеются пробно – спускные краны. Для контроля давления в
паровой рубашке на паропроводе установлены манометр и
предохранительный клапан. |
 |
| Технические
характеристики |
| Наименование |
|
| Вместимость геометрическая,
м3 |
0,6 ± 0,015 |
| Вместимость рабочая, м3 |
0,45 |
| Поверхность обогрева, м2 |
2,5 |
| Вместимость паровой рубашки
(геометрическая), м3 |
0,13 ± 0,005 |
| Давление пара в рубашке максимальное,
МПа |
0,05 |
| Потребление пара, кг/ч |
не более 71 |
| Габаритные размеры, мм |
1870 х 1600 х 1350 |
| Масса, кг |
490 |
| Стоимость, руб. |
| |
Аппарат для вытопки жира из кости
Предназначен для вытопки жира из кости и
отделения его от клеевого бульона. |
|
Применяется на мясокомбинатах в цехах пищевых жиров
и переработки технических фабрикатов. Включает в себя два раздельно
монтируемых сосуда: котел для вытопки жира и сосуд для отделения его
от клеевого бульона. В комплект входят также три корзины и подвеска.
|
| Технические
характеристики |
| Наименование |
|
| Производительность (в зависимости от вида
кости), кг/ч |
300 … 400 |
| Вместимость геометрическая котла,
м2 |
2,5 |
| Вместимость геометрическая отделителя,
м2 |
0,48 |
| Вместимость геометрическая корзины,
м2 |
0,5 |
| Число корзин |
3 |
| Давление рабочее в аппарате и отделителе,
МПа |
0,5 |
| Расход воды, кг/ч |
560 |
| Расход пара, кг/ч |
100 |
| Открывание (закрывание) крышки |
механическое |
| Удельное потребление электроэнергии,
Вт·ч/кг |
2,4 |
| Габаритные размеры котла, мм |
3260 х 2990 х 2785 |
| Габаритные размеры отделителя, мм |
1020 х 890 x 2098 |
| Масса котла, кг |
1445 |
| Масса отделителя, кг |
294 |
| Масса аппарата, кг |
1800 |
| Стоимость, руб. |
| | |
Отгружено.
